Светящиеся логотипы своими руками


подсветка логотипа ваз 2110С появлением светодиодов открылось второе дыхание для тюнинга автомобилей. Например, с помощью все тех же светодиодов можно сделать интересную подсветку логотипа автомобиля, которая будет подсвечивать значок ночью вместе с габаритами, либо загораться красным вместе со стоп-сигналом.

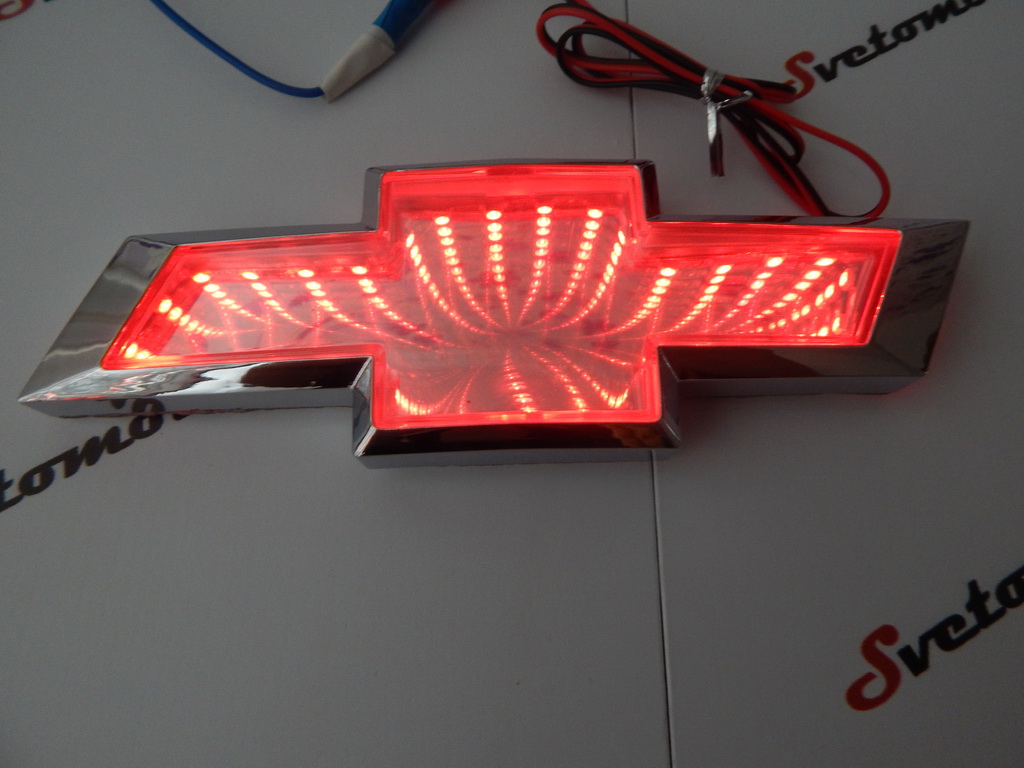

Для иномарок есть возможность купить логотип автомобиля с подсветкой уже в готовом варианте.
Цена такого удовольствия в интернет-магазинах начинается от 1500р до 2100р.
подсветка логотипа сузуки подсветка логотипа suzuki подсветка логотипа тайота подсветка логотипа toyota
Установка готового варианта не вызывает сложностей, все делается предельно просто.

Если сделать подсветку логотипа своими руками, то изделие обойдется Вам почти бесплатно!

Подсвеnка логотипа автомобиля оргстеклом

Потребуется
  1. Оргстекло 3-4мм толщиной;
  2. Светодиоды (2-3штуки);
  3. Напильник, надфиль и Клей.
светодиоды в логотип шевроле светодиоды в логотип Chevrolet светодиоды в логотип шевроле

Порядок действий:

  1. Снимаем обшивку крышки багажника (если есть)
  2. Видим креплениям логотипа (обычно концы или расплавлены образуя утолщения , или на них одеты стопорные колечки)
  3. Снимаем логотип
  4. Берем лист бумаги, прикладываем к логотипу и обводим карандашом контуры логотипа. Получаем выкройку-шаблон.
  5. Находим кусок оргстекла толщиной 3-4мм.
  6. Делаем на нем разметку по шаблону и выпиливаем на точильном станке или вручную напильником (трудно доступные места и углы лучше обрабатывать надфилем)
  7. Сверлим отверстия под ножки логотипа
  8. Прикладываем оргстекло к логотипу (проверяем что бы оргстекло не выступало за края)
  9. Берем 2-3 светодиода.
  10. В слое оргстекла делаем углубления под диоды и провода
  11. Диоды надо расположить так, что бы заводской логотип закрывал их собой и их не было видно.
  12. Использовать нужно сверхяркие диоды и сверх малые (чем меньше тем лучше).
  13. Провода нужно использовать самые тонкие.
  14. Балластные резисторы также можно паять не на ножки диода, а непосредственно уже  в разрыв питающих проводов (для  диода некритично, где именно впаян резистор).
  15. Вклеиваем в оргстекло диоды с припаянными проводами (провода прокладываем к крепежным штырям логотипа)
  16. Может возникнуть необходимость рассверлить в крышке багажника отверстие (что бы в него пролезли провода и ножка крепления) или пожертвовать одной из ножек и пропустить проводку через отверстие предназначенное для нее.
  17. Склеиваем логотип и подложку из оргстекла с диодами вместе
  18. Устанавливаем логотип на место (из-за подложки наши крепежные штыри стали короче на 3-4 мм поэтому возможны трудности при установке)
  19. Мне вообще пришлось  оба штыря спилить, на места их основания приклеить две гайки и при монтаже вкручивать в гайки болтики, подобрав их нужной длинны (или укоротив на точиле)
  20. Провода от диодов протягиваем к левому, или правому заднему фонарю
  21. Белые диоды цепляем на габарит (не забываем про полярность диодов)
  22. Если ставили еще и красный, то его цепляем на провода стопа
  23. Ну и все логотип светится белым (или каким вы там захотите) , а при нажатии на стоп дополнительно загорается красный.
подсветка логотипа шевролелоготип светится шевролетюнинг значка шевролеподсветка логотипа шевроле
В идеале, через отверстие протягивается максимум три провода (или вообще два, если делается только подсветка без стоп-сигнала).
схема расположения диодов ваз 2110 светится логотип лада
Проще говоря, технология та же, как в отчете Подсветка кнопок светодиодами.

Подсветка логотипа ЛАДА будет смотреться так:
подсветка логотипа лада тюнинг значка лада
подсветка лада подсветка значка лада оргстекло лада оргстекло значок

Подсветка значка ЛАДА для которой потребуется:

  1. Светодиод 3мм (4шт);
  2. Резисторы 4шт;
  3. Оргстекло (4мм).

Выпиливаем оргстекло по контуру эмблемы ЛАДА с запасом 3мм. Просверливаем в нем 2 отверстия для шильдика. Обтачиваем края на 1мм, а оставшиеся 2мм по периметру значка выводим под конус, так чтобы шильдик стал продолжением вставки из оргстекла.
Высверливаем с запасом весь внутренний контур сверлом 1-3мм, и надфилями выводим под конус. Обрабатываем наждачной бумагой №1000.

Сверлим 4 отверстия под светодиоды. Головки диодов делаем матовыми с помощью надфилей (для лучшего рассеивания). Вставляем их в отверстия, и спаиваем с резисторами, подводим питание. Чтобы свет лучше отражался, красим заднюю сторону, которая будет прилегать к кузову белым лаком для ногтей. Заливаем ровным слоем горячего клея, и подключаем к габаритам. Шильдик ЛАДА с подсветкой крепим на 2х-сторонний скотч.

подсветка значка ЛАДАподсветка значка ЛАДАподсветка значка ЛАДАподсветка значка ЛАДА

Изготовление и подсветка логотипа автомобиля из печатной платы

Потребовалось:
  1. Светодиоды СМД красные;
  2. Сопротивления подходящие;
  3. Металлизированный текстолит;
  4. Хлорное железо для протравливания платы.
Изготавливаем печатную плату по форме эмблемы? и припаиваем smd диоды (2х1,5мм).
1. Изготовление печатной платы из текстолита в ручную и напильником.
2. Параллельно изготовил оргстекло — проставка-рассеиватель между платой и эмблемой.
3. Наносим схему подключения диодов на плату.
4. Протравлены дорожки и просверлены отверстия под крепление;
Изготовление логотипа из печатной платы из текстолитаэмблема из оргстеклаНаносим схему подключения диодов на платуПротравлены дорожки и просверлены отверстия под крепление
5. Припаяны сопротивления и диоды…Убедитесь в миниатюрности работы.
6. Проверка с включенным светом и без;
7. Всё собрано: в эмблему впаяны болтики м4 для крепления к багажнику? и все слои проклеены клеем!
8. Эмблема автомобиля с подсветкой.
сопротивления и диодыподсветка эмблемы опельподсветка эмблемы автомобиляподсветка эмблемы автомобиля
